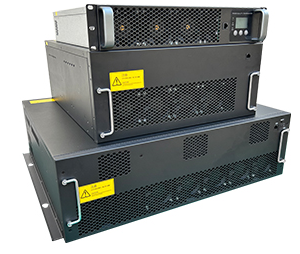

低压静止无功发生器SVG

产品介绍

低压静止无功发生器(SVG)是采用全控型电力电子器件IGBT 组成的三相全桥电压型变流器，通过调节桥式电路交流侧输出电压的相位和幅值，使该电路吸收或者发出满足要求的无功功率， 实现动态无功补偿的目的。作为一款有源型产品，SVG 同时可对谐波电流及不平衡电流进行补偿，它具有调节速度快， 补偿精度高，补偿方式灵活等特点，是目前无功功率控制领域内的优秀解决方案。

产品优势

● 补偿效果好

补偿容量范围内补偿后功率因数接近 1，并且不会发生系统无功的过补偿或者欠补偿，相比传统无源补偿效果更佳;

可实现动态无功分相补偿;

● 功能多样

可以进行不平衡补偿、无功补偿和谐波滤波;且三种工作模式可以任意组合，工作模式可设置优先级，实现容量自动分配;

● 内部集成电容器投切功能

SVG 可以直接控制电容器的投切。实现电容器粗调、SVG 精细调节的模式;且电容器的投切可设置多种控制策略，利于延长电容器的寿命;

● 滤除谐波功能

能够滤除 2-25 次奇次谐波，谐波滤除率达 95%;

● 模块式设计

具有机架式、壁挂式等多种模块形式。可多机不等容并联，满足不同场合、不同容量的安装需求;

● 双层散热设计

SVG 模块针对功率器件(如 IGBT、连接电抗器)和控制器件(如控制板、采样板、接口板等)单独设计上下两层散热通道，两层散热通道彼此密闭隔离，两层的气流无干扰，功率单元产生的热量通过单独散热通道直接排除，不会影响控制器件的使用寿命及安全运行;上层风道采用自然风冷方式，不会因积灰造成热积累、绝缘短路以及增加产品维护量等问题，产品整体散热效果好。

● 低噪声设计

IGBT 开关频率高，高频噪声小，同时采用低噪音风机，具备风机调速功能，有效降低整机噪声;
